Obecný popis

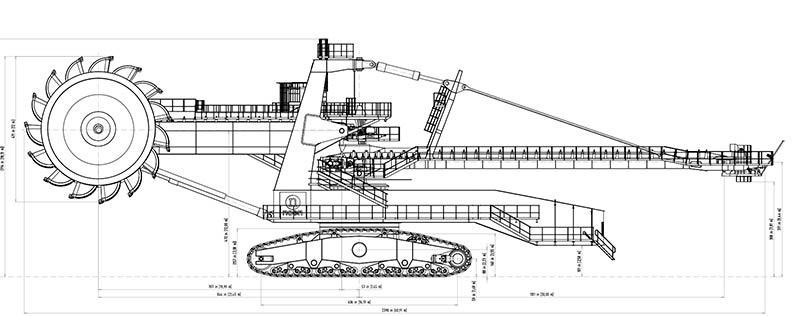

Kompaktní kolesové rýpadlo K1100 je navrženo pro specifické podmínky potašového dolu. Materiál (skrývka/písek) je těžen korečky kolesa, koleso je poháněno pomocí elektromechanického pohonu. Odebíraný materiál od kolesa putuje na dopravním páse přes kolesový výložník na nakládací výložník, odtud materiál pokračuje dále na navazující dálkovou pásovou dopravu dolu.

Celý stroj stojí na housenicovém podvozku, který je schopen otáčení o 360°, je poháněn elektromechanickými pohony. Zvedací systém pro kolesový výložník je stejně jako pro nakládací výložník poháněn hydraulicky. Kolesové rýpadlo K1100 má centrální mazací systém.

Hlavní parametry stroje

Objem korečku
 1100
 dm3


Šířka pásu
 2000
 mm


Teoretická výkonnost stroje
 4500
 m3/h


Efektivní výkonnost stroje
 2000
 m3/h


Celková hmotnost
 1350
 t


Instalovaný výkon
 3100
 KW


Délka kolesového výložníku
 20
 mm


Délka nakládacího výložníku
 30
 mm

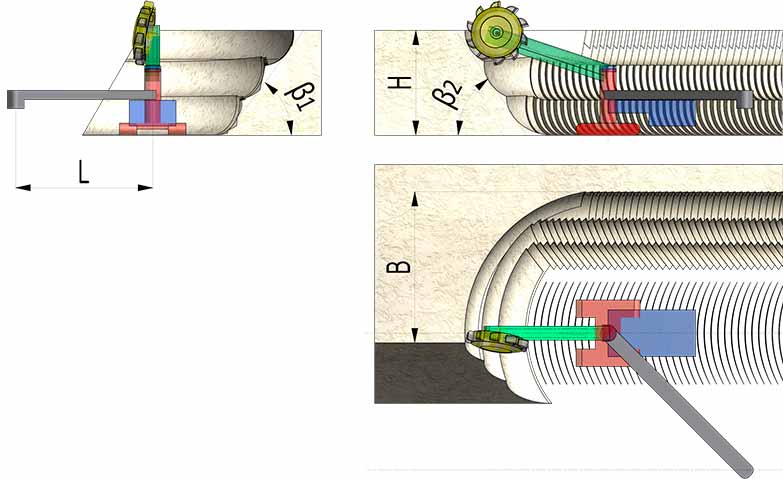

Rozměry těženého bloku

H - Výška bloku
 14
 m


B - Šířka bloku
 30
 m


L - Maximální vzdálenost přesypu na DPD
 22
 m


B1 - Boční úhel svahu
 75
 ''


B2 - Čelní úhel svahu
 75
 ''
